简介

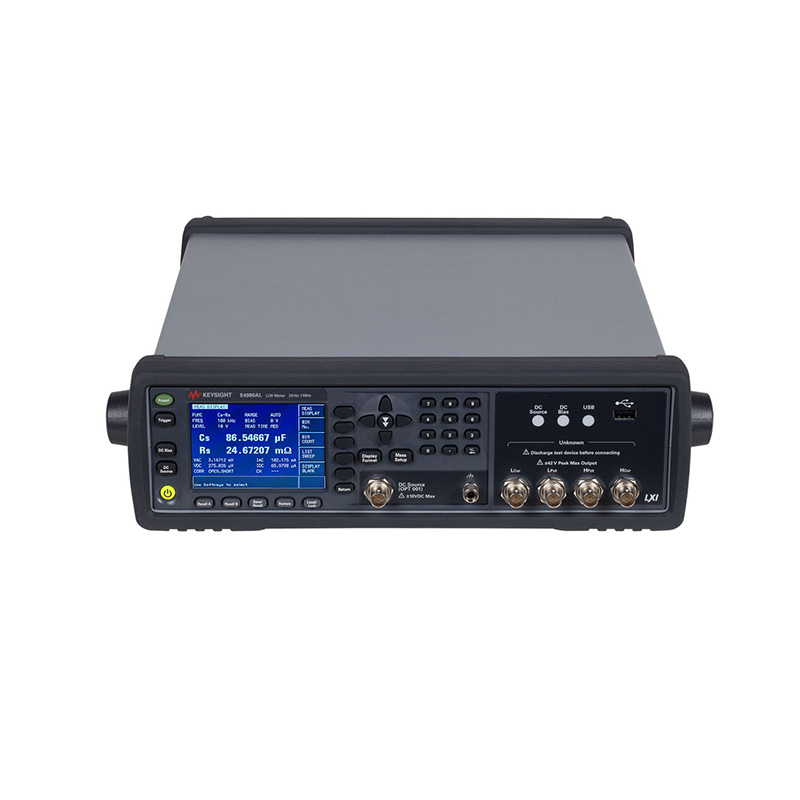

是德科技E4980A/E4980AL精密型LCR表提供20 Hz至2 MHz的宽频测量，0.05%基本精度，适用于元器件、材料的高精度阻抗测试。
性能特点
频率范围：20 Hz 至 2 MHz（E4980A），20 Hz 至 1 MHz / 500 kHz / 300 kHz（E4980AL）
基本精度：0.05%（MED/LONG模式，典型值）
测试信号电平：0 Vrms 至 2 Vrms（标配）；选件001扩展至20 Vrms / 100 mArms
直流偏置：标配0 V / 1.5 V / 2 V；选件001提供-40 V至+40 V / -100 mA至+100 mA
测量参数：L、C、R、Z、Y、D、Q、θ、Rdc、Vdc、Idc
测量速度：最快5.6 ms/点（SHORT模式，2 MHz）
补偿功能：开路、短路、负载补偿
应用
无源元件（电容、电感、电阻）、半导体器件、介电/磁性材料、电路板阻抗分析、生产测试、质量检验。
技术参数
参数 | 规格 |
频率范围 | 20 Hz – 2 MHz (E4980A) |
频率分辨率 | 0.01 Hz (20–99.99 Hz) ~ 1 kHz (1–2 MHz) |
基本精度 | 0.05% (典型值，MED/LONG模式) |
测量参数 | Cp-D, Cp-Q, Cp-G, Cp-Rp; Cs-D, Cs-Q, Cs-Rs; Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc; Ls-D, Ls-Q, Ls-Rs, Ls-Rdc; R-X, Z-θ, G-B, Y-θ, Vdc, Idc |
显示范围 | C/L: ±1 aF 至 ±999.9999 EF |
测试信号电压 | 0 – 2 Vrms（分辨率100 μVrms起） |
测试信号电流 | 0 – 20 mArms（分辨率1 μArms） |
输出阻抗 | 100 Ω（标称值） |
测量时间模式 | SHORT / MED / LONG |
平均次数 | 1 – 256 |
触发延时 | 0 – 999 s |
附件
标配：
电源线、快速入门指南、校准证书
选件：
选件001：电源和直流偏置增强（20 Vrms / ±40 V / ±100 mA）

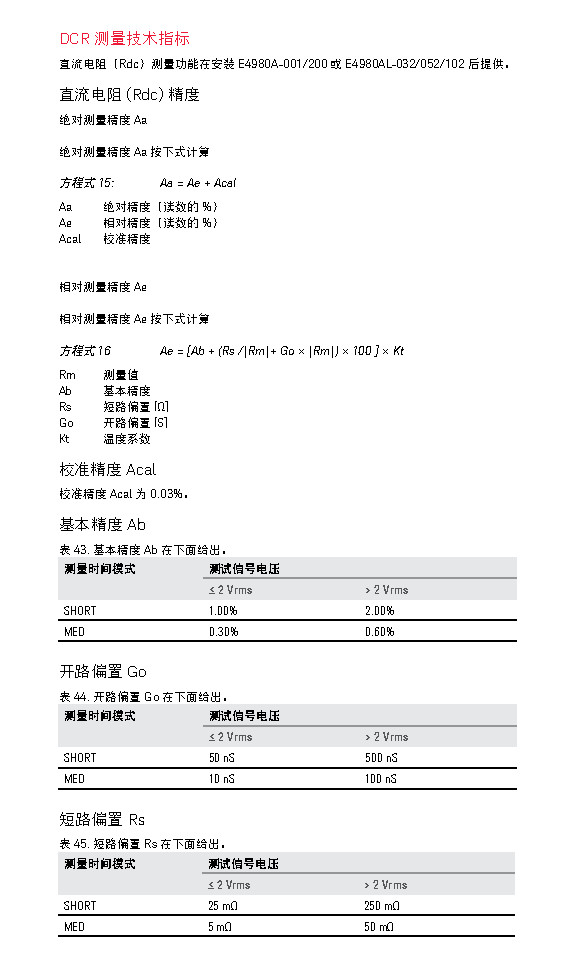

选件200：DCR测量
选件201：机械手接口
选件301：扫描仪接口
频率选件：E4980AL-032/052/102
测试线缆：Keysight 16048A/D/E（1/2/4 m）
接口

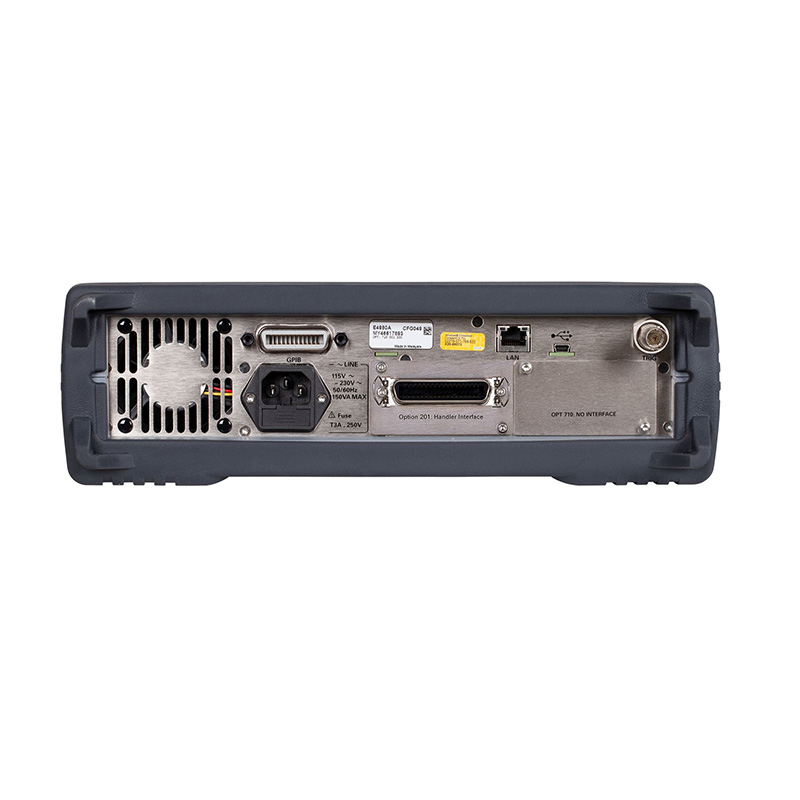

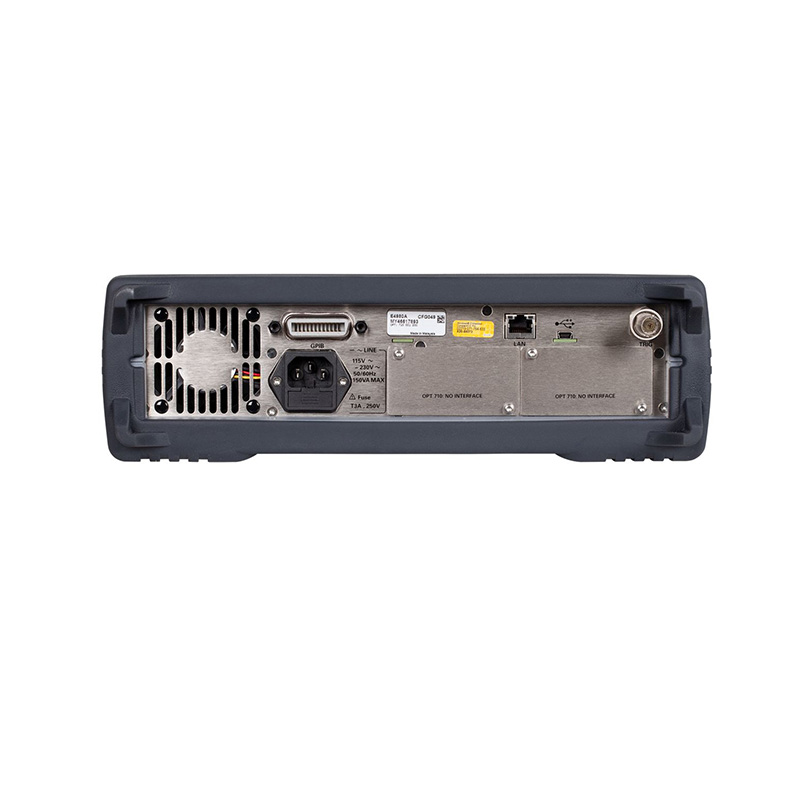

标配：GPIB、LAN、USB（主机Type A + 设备Type Mini-B）
选件：机械手接口（201）、扫描仪接口（301）
物理规格

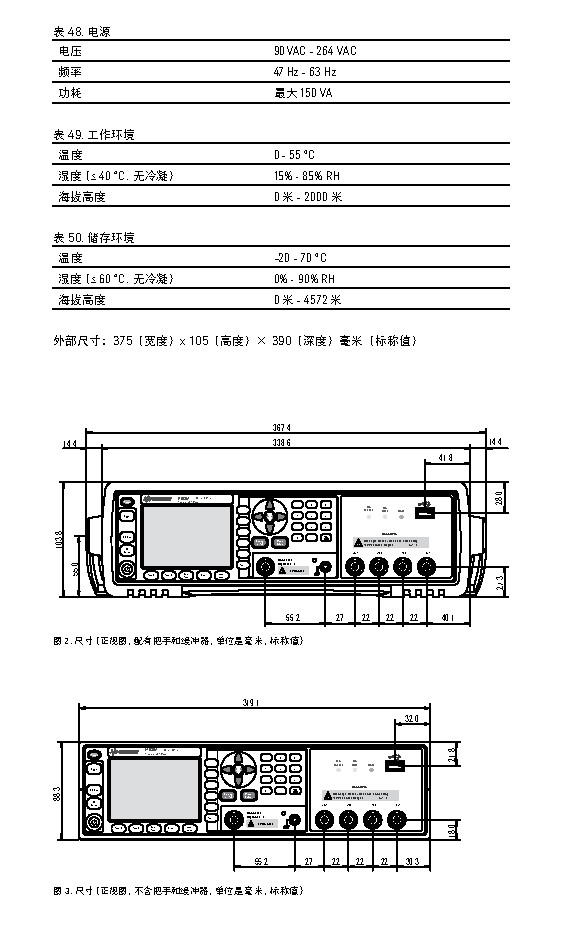

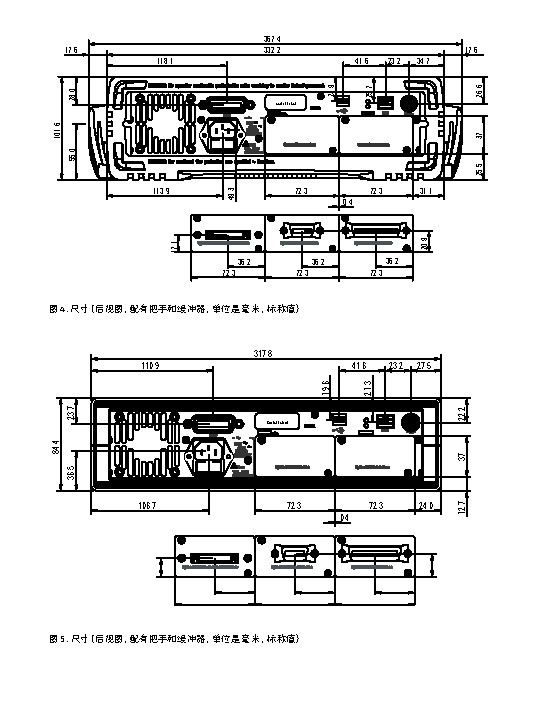

尺寸：375 mm（宽）× 105 mm（高）× 390 mm（深）（带把手及缓冲器，标称值）
重量：5.3 kg（标称值）
