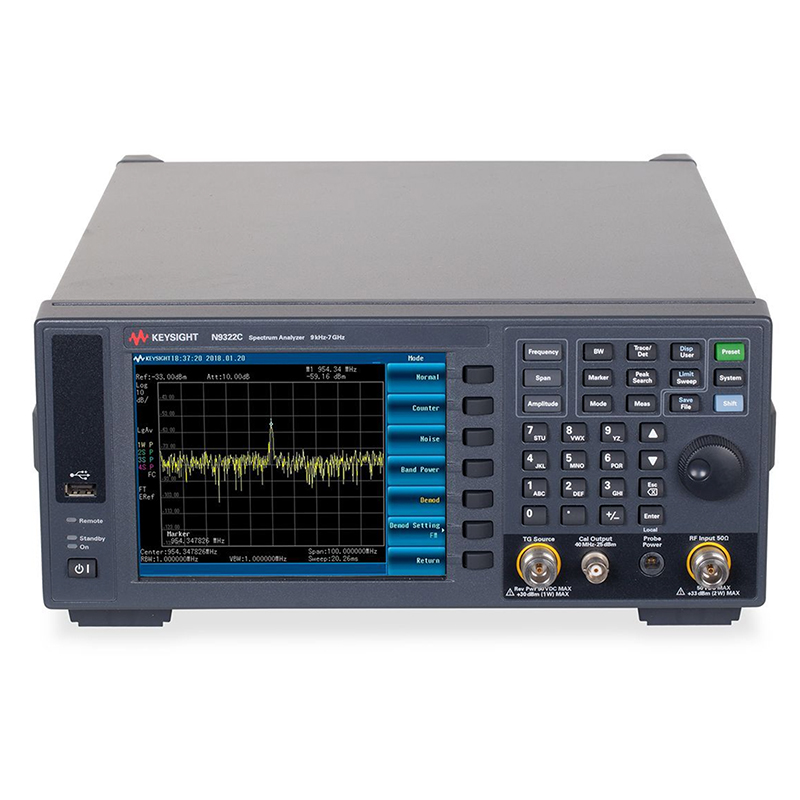

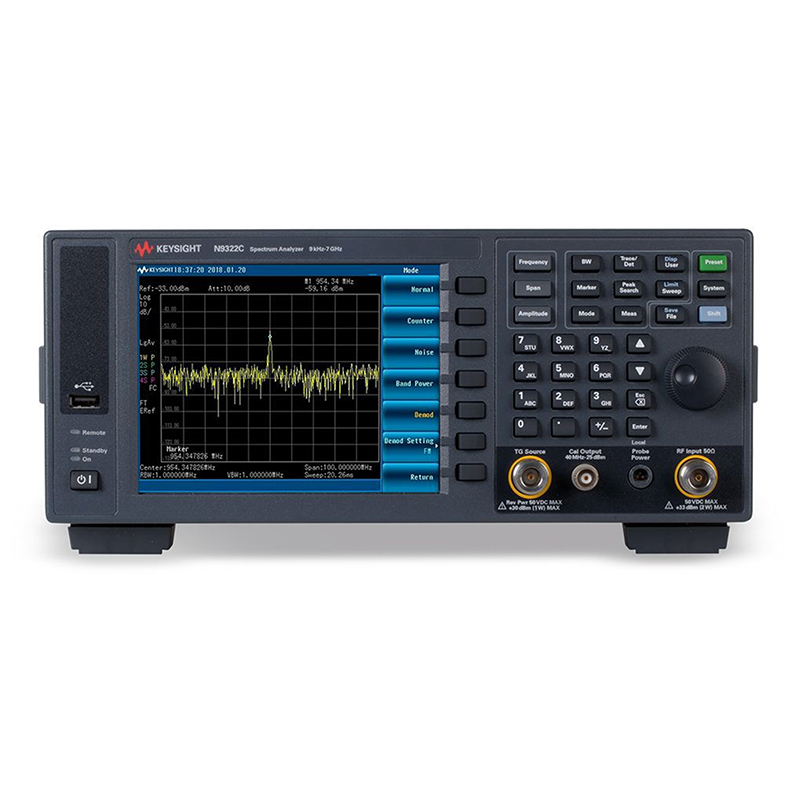

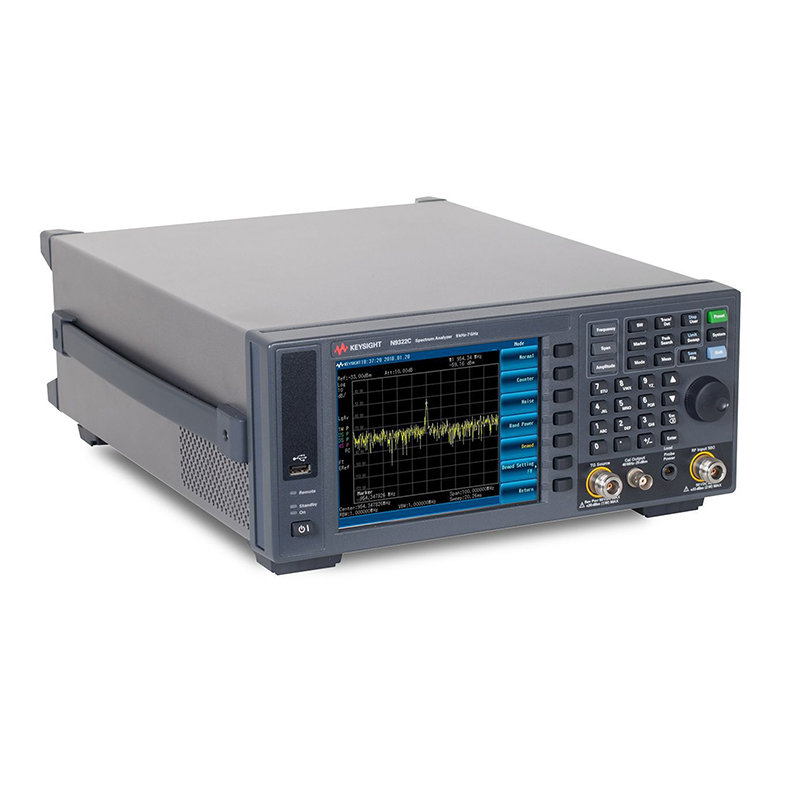

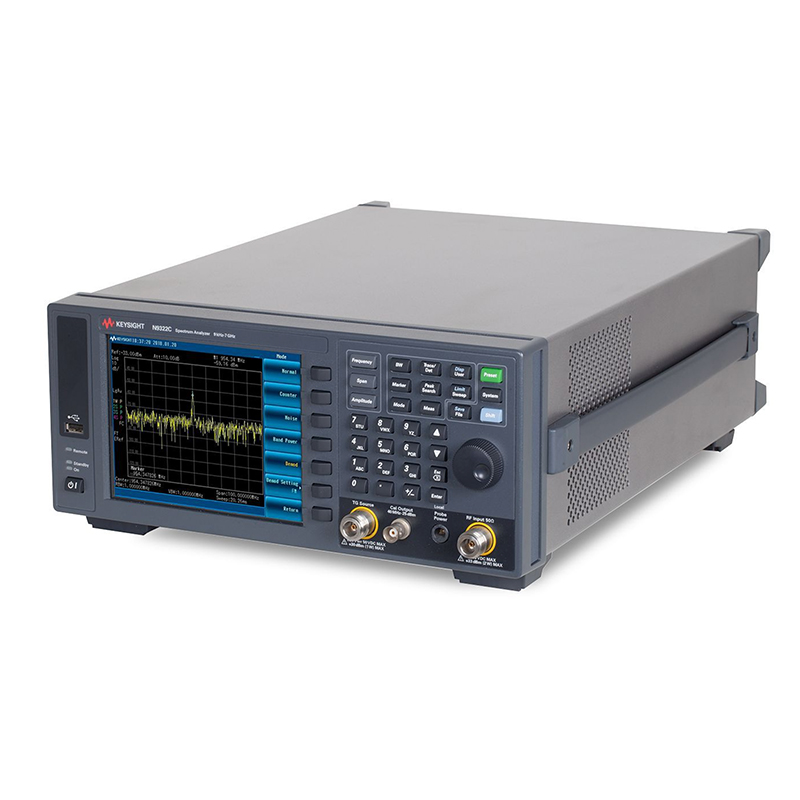

简介
一款高性价比、7 GHz 频率范围的基础型频谱分析仪，兼具卓越性能、操作简便与预算友好。
性能特点
频率范围：9 kHz 至 7 GHz
显示平均噪声电平（DANL）：-142 dBm（典型值，前置放大器关闭）
相位噪声（1 GHz 载波）：-98 dBc/Hz @ 10 kHz（典型值）
分辨率带宽（RBW）：10 Hz 至 3 MHz（-3 dB）
全幅度精度：±0.6 dB（100 kHz 至 3 GHz）
可选跟踪发生器（5 MHz 至 7 GHz）、反射测量、AM/FM/ASK/FSK 调制分析
支持 CISPR EMI 带宽（200 Hz, 9 kHz, 120 kHz, 1 MHz）
应用
射频产品生产、研发与维修
教育及高校实验室
电磁兼容（EMC）预测试
通信与物联网设备调试
广播与卫星频谱监测
技术参数
参数类别 | 指标 |
频率范围 | 9 kHz 至 7 GHz |
频率分辨率 | 1 Hz |
分辨率带宽（RBW） | 10 Hz 至 3 MHz（-3 dB），步进 1-3-10 |
视频带宽（VBW） | 1 Hz 至 3 MHz，步进 1-3-10 |
显示平均噪声电平（DANL） | -142 dBm（典型值，10-500 MHz，前置放大器关） |
相位噪声（1 GHz） | -98 dBc/Hz @ 10 kHz（典型值） |
幅度精度（总体） | ±0.6 dB（100 kHz 至 3 GHz） |
输入衰减器范围 | 0 至 50 dB（1 dB 步进） |
最大输入功率（平均） | +30 dBm（连续波，1 W） |
扫描点数 | 461 点（固定） |
检波器类型 | 正峰值、负峰值、采样、平均值（视频/RMS/电压）、准峰值（选件EMC） |
迹线功能 | 清除/写入、最大保持、最小保持、平均值 |
跟踪发生器（选件 TG7） | 5 MHz 至 7 GHz，输出 -20 至 0 dBm |
附件（标配）
电源线
快速入门指南
校准证书
前盖（选配）
附件（选件）
跟踪发生器（TG7）
反射测量（RM7，需 TG7）
AM/FM 调制分析（AMA）
ASK/FSK 调制分析（DMA）
EMI 测量（准峰值检波器，CISPR 带宽）
通道扫描仪（SCN）
频谱监测（MNT）
安全特性（SEC，安全擦除）
测试管理器（TPN）
USB 平均/峰值功率传感器支持（PWM）
基带输入（BB1，9 kHz 至 10 MHz）
GPIB 接口（G01）

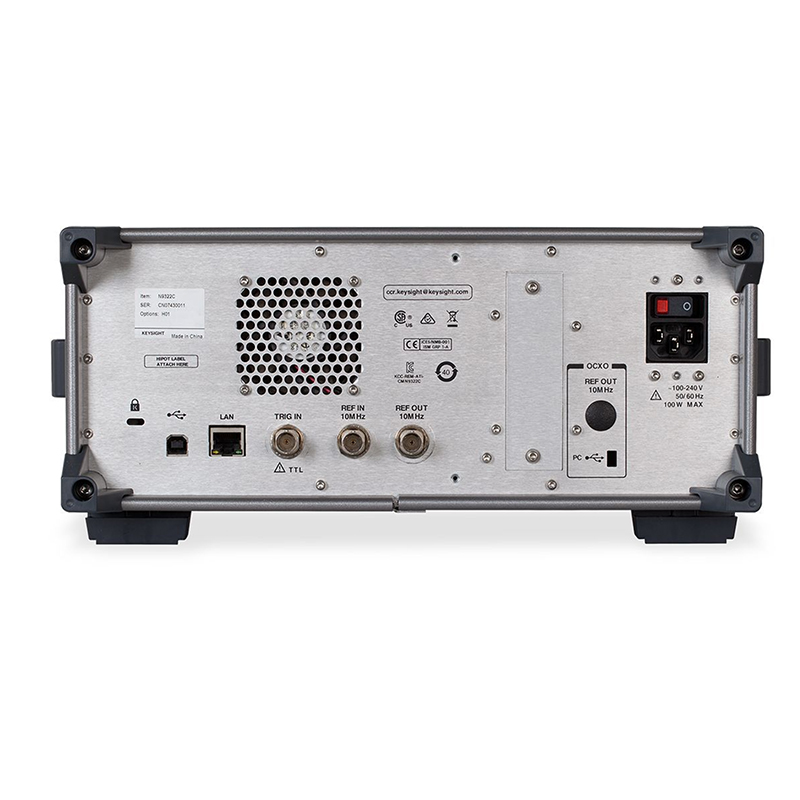

接口（标配）
射频输入：N 型阴头，50 Ω
10 MHz 参考输入/输出：BNC 阴头
外部触发输入：BNC 阴头（5V TTL）
永利yl23411：+15 V / -12.6 V，BNC
USB 2.0（A 型主机，B 型设备，Mini-AB）
LAN（10/100Base-T，RJ-45）
校准输出：40 MHz，-25 dBm（BNC）
接口（选件）
GPIB（IEEE-488，选件 G01）
物理规格
项目 | 参数 |
高度 | 132.5 mm（5.2 英寸） |
宽度 | 320 mm（12.6 英寸） |
长度 | 400 mm（15.7 英寸） |
重量（净重） | 约 7.9 kg（17.4 磅） |
温馨提醒：以上产品信息基于是德科技官方技术资料整理，仅供参考。产品规格、选件及配置可能随厂家更新而调整，具体请以实际到货产品及最新官方发布为准。
